Stirnversatz nach EC5

Bedingungen für die Versatztiefe:
zweiseitiger
Versatzeinschnitt


Bedingungen für Vorholzlänge
Mindestvorholzlänge

Maximal anrechenbare Vorholzlänge

Ausmitte:
Zwischen Druckstrebenachse und Druckfläche des Versatzes. Das daraus entstehende Versatzmoment ist bei der Bemessung der Druckstrebe zu beachten.

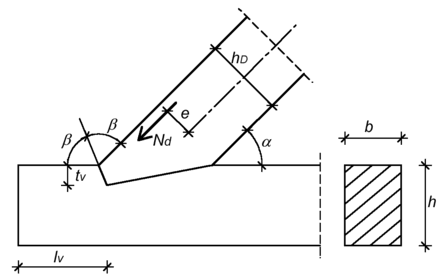

Berechnungsschema:

Variablen:

Zulässige Strebenkraft
Versatztiefe
Vorholzlänge
Breite (min. von Druckstebenbreite und Vorholzbreite)
Höhe des eingeschnittenen Holzbalkens
Höhe der Druckstrebe
Winkel zwischen Druckstrebe und Balken
Bemessungswert der zulässigen parallelen Druckspannung
Bemessungswert der zulässigen rechtwinkligen Druckspannung
Bemessungswert der zulässigen Schub- Torsionsspannung
